电脑软件solidworks打开工程图不显示图形怎么解决

大家好，这里是灵魂飘逸屋，为大家分享一些有用，能用的知识点，共同学习，为大家遮风避雨，让你和我成为更好的自己！！！！！

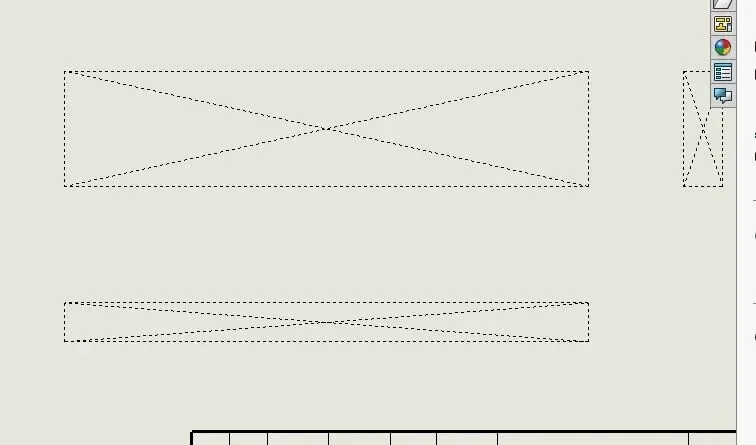

电脑软件solidworks打开工程图不显示图形怎么解决，有朋友在打开工程图不显示图片

解决问题：

别担心：工程图不显示图形是SolidWorks使用中比较常见的问题，这样的情况一般是因为工程图和它的“关联文件”（也就是三维模型）走散了，缺文件

绝大多数情况下，图形不显示都是因为零件或装配体文件被移动、重命名或删除了，导致工程图找不到。你可以通过以下两种方式重新“牵线”。

方法一：在打开文件时修复（最推荐）

这个方法最稳妥，能在文件加载前就把链接修复好。

关闭所有工程图，点击 “文件” > “打开”。

在对话框中选中出问题的工程图文件，但不要双击打开，而是点击右下角的 “参考” 按钮

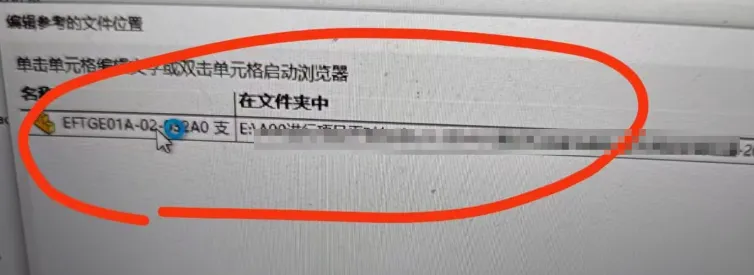

在弹出的窗口中，你会看到模型文件的路径状态显示为“找不到”。双击它，然后在新的窗口里浏览并找到模型文件现在的位置，点击“打开”。

确认新路径变为绿色后，点击“确定”。再打开工程图文件，视图应该就恢复了。

方法二：在已打开的工程图中修复

如果已经打开了空白的工程图，可以试试这个方法-。

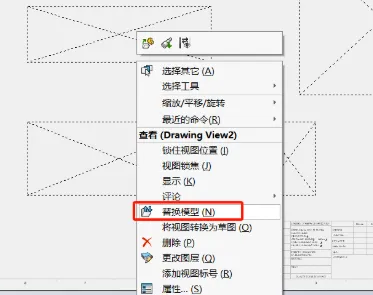

在空白的视图上右键单击，选择 “替换模型”-。

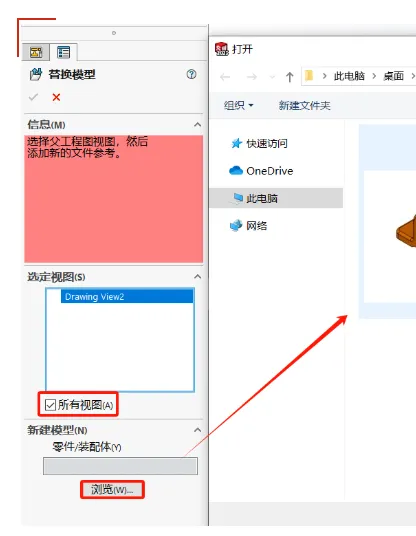

在弹出的对话框中点击“浏览”，找到正确的模型文件。记得在下方勾选“所有视图”，这样工程图里所有走失的视图就能一次性都找回来。

⚙️ 辅助检查项：排除显示设置问题

如果模型参考是正确的，但图形还是没出来，可以快速检查一下这两个地方。

检查实体是否被隐藏：在工程图左侧的设计树顶部，找到并展开 “显示窗格”（一个双箭头图标），检查“实体”文件夹前面的眼睛图标是否被关闭。如果是，点击它来“显示”。

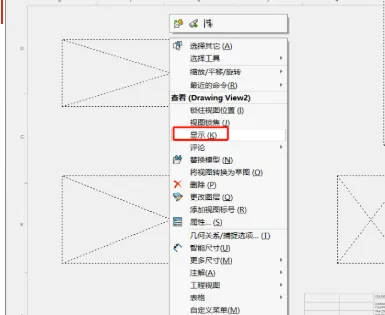

调整显示样式：点击顶部菜单栏的 “视图” > “显示”，确保其中有一种显示样式被选中（例如“带边线上色”）。然后按 Ctrl+Q 强制重建模型，看看图形是否出现。
