画链轮还在描图?电脑软件Mastercam这样做最快

解决方法：

这个插件mastercamx9以后的版本才支持

在Mastercam中绘制链轮，最高效的方法是使用软件内置的（插件）来自动生成，而不是一笔一画地去手动绘制。整个过程非常简单，只需要三步就可以完成：

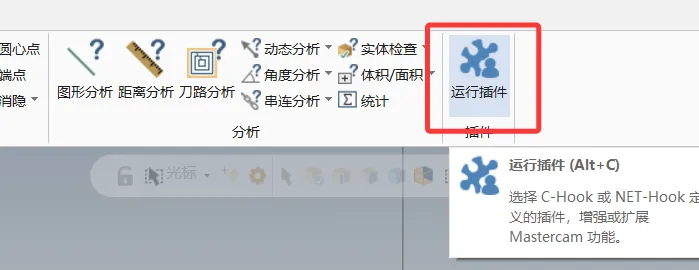

启动插件：在软件界面的“主页”选项卡中，找到并点击“运行插件”按钮，或者直接使用快捷键 Alt + C 调出对话框。

选择链轮插件：在弹窗中找到并选择名为 Sprocket.dll 的文件，然后打开。

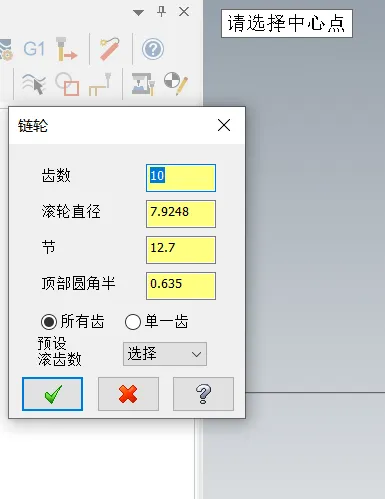

设置参数并生成：在弹出的链轮参数设置窗口中，根据你的图纸输入齿数、节距、滚子直径等关键参数。你还可以选择生成所有齿或只画单个齿。确认参数无误后点击“✅”，一个精确的链轮图就自动绘制完成了，且默认位于坐标原点。

💡 参数验证与学习路径

务必验证尺寸：自动生成的图形是基于标准算法的，但为了确保万无一失，建议在生成后使用软件的分析功能，对照原图纸再次确认链轮底径、外径等关键尺寸，养成严谨的好习惯。

系统学习：如果想更深入地学习，可以参考一些专业教材。例如，清华大学出版社出版的《Mastercam项目式实训教程》中，就有专门讲解如何绘制链轮图形的任务章节，可以作为系统学习的路径-。

其他方法：另外，也有工程师会先在SolidWorks等其他三维软件中完成链轮设计，然后将模型导入Mastercam进行加工编程，这也不失为一种灵活的思路。
